会议室设计推荐

一、前言

会议室需要满足日常会议、报告、讲座的使用需求。

为满足音响系统高标准的技术要求，方案采用并吸取了国内著名的会议室的设计理念，结合实际应用需要而做出精心的设计。此方案音频系统的设计完全满足300㎡~400㎡会议室的功能要求，重点突出系统的根本——先进性、可靠性、实用性、经济性及系统的可扩展性。

音频扩声系统的主要作用是将人声以及DVD等音源的音频信号通过集中扩声将声音清晰地传输还原，同时保证场内有足够的声压级、均匀的声场分布、足够的语言清晰度，使所有人员都能听到、听清发言内容，保证会议的质量。

综上，扩声系统的基本功能定位如下：

Ø 扩声系统应保证观众席有合适的响度及语言清晰度；

Ø 扩声系统在频率范围内具有平滑的频率响应及相位响应，且拥有优美的音色；

Ø 扩声系统稳定性好，并满足人耳对音质的主观听音要求；

Ø 扩声系统且传声增益高、有效解决由声反馈引起的啸叫问题；

Ø 扩声系统应有良好的声音自然度、即电声与自然声的自然融合与转换，保证声像的一致性；

Ø 扩声系统要保证观众席声场有良好的均匀度；

Ø 扩声系统能给舞台上的演员及主持人等一个真实的返送监听效果；

Ø 扩声系统应用新技术使系统的管理与控制更精确、灵活、方便且人性化；

Ø 扩声系统具有长期工作的稳定性、安全性，具有可扩展性。

二、设计原则

音响系统的设计，要充分考虑会议室本身的实际使用功能，即要有自己的特色，又要符合科学规律和先进的系统设计思想，电声系统设计要与会议室建筑声学设计紧密配合，使电声与建声完美结合，保证声音良好还原和再现，满足实际使用需要。

通过对相关资料的认真消化和国内外相关工程扩声系统布局方案的详细分析，结合本项目功能定位与使用范围，汲取了大量类似场所在实际运营管理及系统操作过程中的问题与经验，我们为本次“技术提案”确定了以下基本设计理念：

第一、优化音质。

本方案基于最新的生理及心理特性的研究成果，采用扩声领域中多种研究成功和技术手段，为观众营造“真”，“自然”的听觉享受。主要采用了以下技术：

² 根据最小化声干涉原则组建扩声系统，并为了确保声音的高明晰度、高保真还原而实用顶级的扬声器。

² 采用世界级的数字网络甘肃音频处理器,保证系统的音质。

第二、 “人性化”。

即尽量使操作人员的工作简单化，这是本方案的另一个侧重点：

这样能够减少现场操作及管理人员，降低运营管理人员的工作量和劳动强度，提高系统维护管理水平，进一步保证会议系统的安全、稳定、可靠的运行。

² 系统结构简单，使得整个扩声系统结构简单，操作方便。

² 通过新技术使系统调试及操作变得更加简单，在保证音质的情况下，大大提高系统的可靠性及设备使用寿命。

第三、可靠性。

系统工作的高可靠性是对系统功能强有力的保证，如果没有高度的可靠性、安全性，再好功能的设备都是无用的。在这方面，所选用的主要产品均是国际著名的高端产品，在业界都具有良好的口碑，为使用提供坚实的保障。不仅考虑采用技术成熟、先进的可靠产品，更需要有多年丰富的工程设计和施工经验，因而能保证整个系统中各设备之间、分系统之间的匹配和谐调工作。

第四、先进性。

参照最新的标准设计，确保系统在未来一定时期内保持先进。采用设备技术水平及性能参数达到国际先进水平，尽量采用成熟技术及先进工艺；

第五、可扩展性。

当今社会发展日新月异，许多新用途是随着社会发展需要而不断产生的。因此，必须考虑所选用设备的可扩展性和适当的冗余。

音响系统应具有良好的扩展性和升级能力，选用具有良好升级能力和扩展性的设备。在以后对系统进行升级和扩展时，必须能保护现有投资。应支持多种格式、多种接口设置和多媒体实际应用。

系统可以在原有基础上进行扩展，主要控制设备可以通过软件升级方式更新换代，可在相当长的时间内保持技术与设备的一致性。而且通道接口和设备的适当冗余，可以随着应用需求的变化而扩展。

三、设计依据

依据现有的国家标准、规范、并参照国际上通用的规范进行。本方案的设计依据主要包括以下几部分：

1.建筑图纸

2.GB4959-95 会议室扩声特性测量方法

3.GBJ76-84 会议室混响时间测量方法

4.GB/T14476-93 客观评价会议室语言可懂度的“RASTI”法

5.GBJ76-84 会议系统电及音频性能要求

6.GB/T14197-93 扩声系统设备互连用连接器的应用

7.GB/T14947-94 扩声系统设备互连的优选配接值

8.GB/T15485- 语言清晰度指数的计算方法

9.GB/T15644-95 视听系统设备互连用连接器的应用

10.YD/T 846-1996 视听系统中帧同步的控制与指示信号

11.GB6510-86 30MHz-1GHz 声音和电视信号的电缆分配系统

12.GB11318.2-89 30MHz-1GHz 声音和电视信号的电缆分配系统设备与部件：性能参数要求

13.SJ2846-88 30MHz-1GHz 声音和电视信号的电缆分配系统验收规则

14.JGJ/T16-92 民用建筑电气设计规范

15.GBJ79-85 工业企业通信接地设计规范

16.GB/T50314-2000 智能建筑设计标准

17.GB 50371-2006《会议室扩声系统设计规范》

18.WH/T 18-2003《演出场所扩声系统扩声特性指标》

设计目标

多用途类扩声系统标准（语言与音乐兼用类）

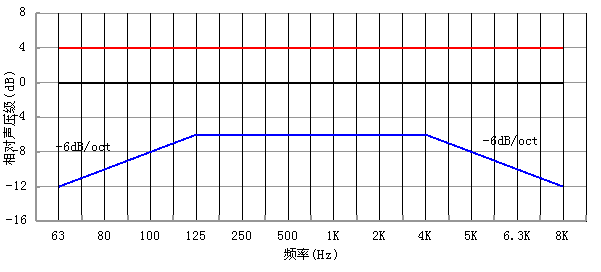

图1.2.1 多用途类一级传输频率特性范围

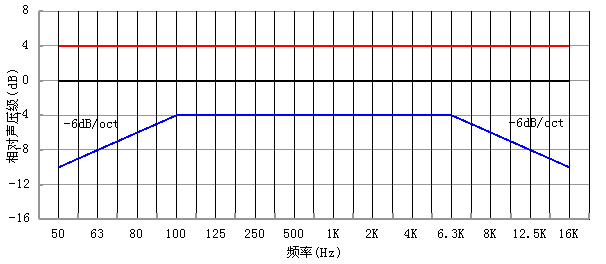

图1.2.2 多用途类二级传输频率特性范围

主观评价指标：

 声音清晰、音乐丰满、声像定位准确；

 声音分布均匀，视听一致性好；

 声音音色“冷暖”得兼，解析力强，优美动听；

无声学缺陷，整体平衡感好

五、音响系统设计思路

    根据音响系统的组成，系统可分为扬声器、功放、甘肃调音台、信号处理设备、电源时序器、音源等几大部分。在设计时，采用“先两头，后中间”的设计思路，确定音箱的类型和数量，满足现场的扩声指标，再确定音源部分的设备满足拾音和放音的需求，最后根据音箱和音源的数量，结合系统的控制方式和调试方式最终确定处理及周边设备。最后形成一套完整的音响系统方案。

1、扬声器设计（音箱设计）

音箱是整个扩声系统的关键选择，根据场所的功能定位，结合客户所给的原始图纸，首先确定音箱的布局方式、选型、量以及安装方式。

会议室面积较大，总面积为：350㎡。在音箱的布局扩声形式上，我们采用的是集中式加分散式扩声的形式进行布局，这种布局方式可以解决声像一致性和视听一致性的问题，同时又大大的提高了全场的声场均匀度和直达声量，有效的提高了语音清晰度。因此我们在音箱部分设计了几个子系统：L/R主扩声系统；辅助扩声系统

首先是会议室空间相对比较大，人比较多，为达到高质量的最佳使用效果，我们选择了国际知名品牌德国SONIC-PRO TB系列音箱,TB系列音箱以人性化设计为起点，声音如同其外型，每个细节表现得自然洒脱而不拖泥带水，音色通透，空间感和声音质感非常出色。其俊美的外型以及出色的音质适合任何场合使用。针对效果追求日益高涨的中国专业音响市场，SONIC-PRO® AUDIO具有前瞻性的思维与洞察力再一次给K系列音箱的配置做升级设计与调整，高音单元音圈升级采用进口音圈用以提升音箱在声音方面的表现力，使该系列音箱能适应更多的扩声场合需求，忠实还原声音。
TB系列音箱具有丰富的固定安装和流动应用中吊挂和调节角度，并在音箱底部有一个35mm的支架孔座。箱体由15mm高密度板构成，表面为耐磨的黑色点纹防水环保水性油漆。两个与箱体平齐内嵌的把手安装在音箱两侧，方便搬运，后接线板两个并联的NL4MP芯插座方便连接，黑色内覆透声声学海绵结合穿孔铁网保护音箱单元，面网固定采用内六角平面螺丝整体美观大方。根据会议室的建筑特点，同时考虑使用音箱的布局，故采用左右主扩声为全频音箱TB-12×2只。可以有效的覆盖全场，确保全场的声压级。

辅助扩声系统：会议室前后纵深较长，为了使得全场的声压级更加均匀，同时确保中后场声音的直达声量，我们设计了2只辅助扩声音箱，采用的也是SONIC品牌的TB系列音箱，此项目共设计了2只TB-10作为辅助扩声。

Ø 观众席具有合适的响度及语言清晰度；

Ø 在频率范围内具有平滑的频率响应及相位响应，且拥有优美的音色；

Ø 稳定性好，并满足人耳对音质的主观听音要求；

Ø 传声增益高、有效解决由声反馈引起的啸叫问题；

Ø 具有有良好的声音自然度，保证声像的一致性；

Ø 观众席声场有良好的均匀度；

2、音源的选择

根据与用户方的沟通结果，此场合为会议室场所，需要满足日常会议、报告、讲座，因此我们配置1套会议系统，为了保障系统的稳定性和声音一致性，音源部分的所有设备采用的是与音箱统一品牌的产品：1台TL-1000会议系统主机（带摄像、讨论），1支TL-1000A主席会议话筒，9支TL-1000B代表会议话筒，1个TL-10D地插盒,1根P820会议系统延长线。

3、甘肃功率放大器的选择

功放的选择，功放的功率和匹配合理性直接影响扬声器性能的发挥，根据使用需求，为保证系统运行稳定，最终我们选择了国际知名品牌德国SONIC-PRO TD系列功率放大器，此功率放大器在驱动大功率音箱上表现非常优异。TD系列功放放大电路在先进、成熟的D类电路基础之上做了全面的优化以及线路的调整，采用顶级功率放大管，进一步优化声音，持续提供澎湃的驱动力；风道散热系统及全自动保护系统也做了相应的升级,令功放在各种恶劣环境中都能可靠稳定的工作,更有利于提高工作效率以及稳定性；TD系列有2×200W-2×1500W8Ω额定输出功率的各种型号可供用户选择，无论是搭配SONIC-PRO®全频音箱还是双十八低音都能提供高品质的音色和澎湃的驱动力。
    4、处理设备及周边设备

信号处理设备的选择，根据扬声器的类型和数量，我们选择了SONIC-PRO品牌MATRIX808数字音频矩阵处理器。SONIC-PRO将最新紧密度算法以及数字信号传输应用于MATRIX系列数字音频处理器，具有基于Windows操作平台下的可视化人机互动操作平台，支持PC中\英\繁体三语操作，支持IPAD/IPHONE直接控制与分布式云控制，可直接登录IP下载操作软件并可在线控制，且可实现以太网远程跨网段控制，可远程实时对设备进行调试和维护，解决产品应用调试和售后维护响应时间久的问题。支持USB多媒体接口用户直接插入U盘USB即可播放背景音乐，声音录制功能；支持数字信号输入输出，最大支持16路平衡式输入16路平衡式输出，DSP处理具有：反馈抑制、自动增益控制、混音器、信号检测装置、摄像跟踪器、第三方控制装置等功能、31段数字图示均衡、5段参量均衡、压缩器、自动增益、延时器、分频器、限幅器等音频处理模块；内置摄像跟踪器、外控装置等高精度浮点算法；多种控制方式：可选用ETHERNET、RS485等方式对设备进行设定和控制。支持SNMP/SMTP远程管理，支持场景预设，支持在线软件IP登陆授权在线下载，支持8组场景预设功能。

同时，为了满足音响系统开关机、更快捷调节话筒音量以及防止产生啸叫声的使用需求，我们配置了1台SONIC-PRO品牌CS-10电源时序器、PRO-1602调音台和DGL-2408自动反馈抑制器。

综上是音响系统的设计思路，所选设备在300㎡~400㎡会议室当中都能更大更完美地发挥整个音响系统的效果，可以达到我们设计预期和设计标准。系统操作简单、搭配合理，声音音质和动态，声压级都可以达到比较高的标准。
